卡博CNB-207 网络门禁一体机电脑联机基本操作步骤

文章出处: 人气: 发表时间:2016-12-18 15:59

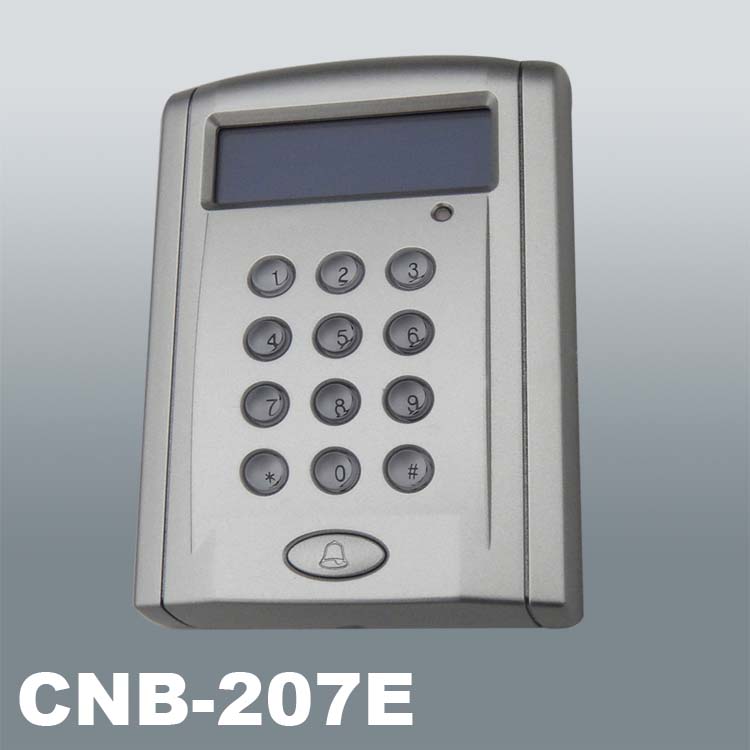

卡博CNB-207 网络门禁一体机电脑联机基本操作步骤(图1)卡博CNB-207 网络门禁一体机电脑联机基本操作步骤说明书

 1. 安装智能卡门禁考勤管理系统(由CNB-207的包装盒取出智能卡门禁考勤管理的光盘开始安装到电脑)



2.开始接线,由JP4引出(其中绿色线RS485-,黄色线RS485+)把转换器接电脑的COM串口。

3.在电脑的菜单栏中,单击“发卡”菜单会弹出一组子菜单,打开控制器初始化,单击“设置可用门控制器”会出现设置可用门控制器对话框,在对话框的前两行:“使用”“参与”打4个勾。

4.在电脑的菜单栏中单击 “系统”菜单会弹出一组子菜单,单击“设置通迅速率”勾选 “9600”bps

5.在网络门禁一体机中按菜单提示调好:“9600”bps

6.在电脑的菜单栏中单击 “系统”菜单会弹出一组子菜单,单击“设置时间”设置正确时间。

7.在电脑的菜单栏中单击 “系统”菜单会弹出一组子菜单,单击“设置标题/公司”自己填入自己公司名称后,再单击“设置标题”就可以了。备注:只有当在网络门禁一体机上能够正确显示电脑上所输入的公司名称后,才证明电脑、 转换器和网络门禁一体机已正确接好。假如在网络门禁一体机上看不到公司名称,就证明安装有误。应该检查整个连接线;(最好用“网络双绞线”), 同时检查转换器是否插好;或者电脑重启,耐心再试一遍。

8.在电脑的菜单栏中单击“发卡”菜单会弹出一组子菜单,单击“新卡初始化”会弹出“新卡初始卡对

框”单击“开始读卡”然后就可以用ID卡开始在网络门禁一体机上刷卡,直至刷完所有卡后。按:”ESC”

退出;再关闭对话框,就可以了。(备注:表明新的卡已存入电脑可供使用。)

9.  在电脑的菜单栏中单击“考勤”菜单会弹出一组子菜单,单击“自定义班别表”会弹出“自定义班别表”对话框。出现很多表格后,单击右键,添加班别,自己填写好后,确定。

10  在电脑的菜单栏中单击“人员”菜单会弹出一组子菜单,单击“用户基本档案”会弹出“用户基本档案”对话框。然后输入用户资料(如:姓名、籍贯。相片等)(注:一定要选班别)最后单击菜单下面快捷方式的“:”符号(保存)按钮。就证明该用户资料已存入电脑。(注:单击“:”左侧图标“:新建”第二个用户,再填写第二个人的资料;再“保存”。反复操作,直至将所有人员资料全部填完)退出对话框。

11. 在电脑的菜单栏中单击 “发卡”菜单会弹出一组子菜单,单击“注册/注销”会弹出“注册/注销”对话框,在右侧表格内单击右键后,单击“添加条款”再“确定”(现在会看见注册条码前显示“F”表未通过)单击“全部注册”电脑会自动把所有卡注册给每人的相应资料。(备注:其中注册里由“F”变成“T”,表注册成功;或(统一注册)单击“8”选入全部人员,全部卡。)退出对话框。

12.  电脑的菜单栏中单击 “系统”菜单会弹出一组子菜单,单击“下发门控制器参数”出现“下发门控 制器参数”对话框,单击“8”( 等待几秒)确定。(备注:把电脑所有卡,人员资料与对应关系放入网络门禁一体机中,以便网络门禁一体机脱电脑也可使用。)

13. 现在把卡放入网络门禁一体机前刷卡,就会显示每个人的卡号和姓名。

14. 在电脑的菜单栏中单击 “系统”菜单会弹出一组子菜单,单击“实时监控”可监控进入进出人员的时间显示。

15. 在电脑的菜单栏中单击 “系统”菜单会弹出一组子菜单,单击“图象监控”可监控进入人员的图象。

16. 在电脑的菜单栏中单击 “采集”菜单会弹出一组子菜单,单击“导入原始数据”再填入“开始”“结束”时间。退出对话框。单击 “采集”菜单会弹出一组子菜单,单击“采集原始数据“会弹出“采集原始数据“对话框,单击“8”就可以了。

17. 单击“文件”菜单,会出现文件子菜单,单击”打印报表”,会出现“打印报表’对话框。单击“用户打卡信息列表”接着单击“全部”电脑会自动出现一个“打卡明细表格”根据这个可以看到每个人的打卡记录。备注:单击快捷图标中的“394:”可全部显示进出人员记录一览表)

18. 单击“文件”菜单,会出现文件子菜单,单击”打印报表”,会出现“打印报表’对话框。单击“用户考勤明细列表”接着单击“全部”电脑会自动出现一个“考勤表格”根据这个可以看到每个人的考勤记录。(备注:单击快捷图标中的“394:”可全部显示进出人员记录一览表)
